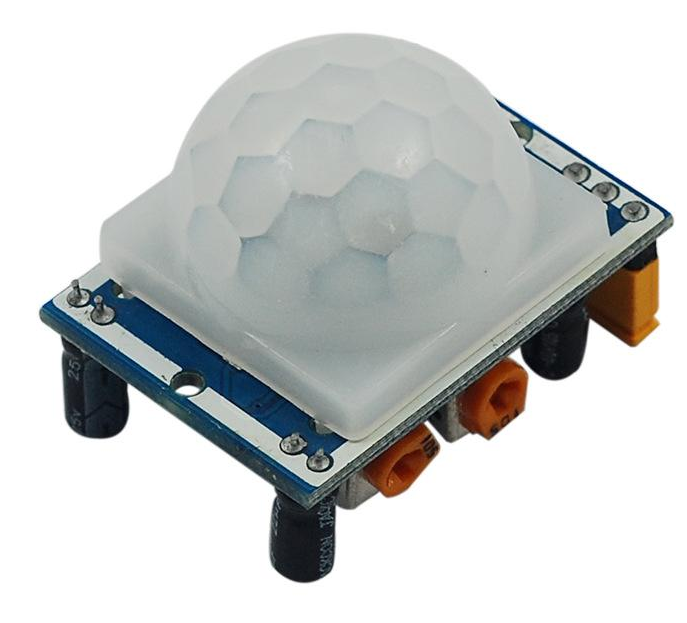

HC-SR501 人體紅外感應模塊 紅外傳感器 熱釋電探頭

HC-SR501是基于紅外線技術的自動控制模塊，采用LHI778探頭設計，靈敏度高，可靠性強，超低電壓工作模式，廣泛應用于各類自動感應電器設備，尤其是干電池供電的自動控制產品。

• 電氣參數

功能特點：

1.全自動感應：當有人進入其感應范圍則輸入高電平，人離開感應范圍則自動延時關閉高電平。輸出低電平。
2.光敏控制(可選）：模塊預留有位置，可設置光敏控制，白天或光線強時不感應。光敏控制為可選功能,出廠時未安裝光敏電阻。如果需要，請另行購買光敏電阻自己安裝。

3.兩種觸發方式：L不可重復，H可重復�？商�線選擇，默認為H。
   A.不可重復觸發方式：即感應輸出高電平后，延時時間一結束，輸出將自動從高電平變?yōu)榈碗娖健?br data-filtered="filtered" style="word-wrap:break-word;" />    B.可重復觸發方式： 即感應輸出高電平后，在延時時間段內，如果有人體在其感應范圍內活動，其輸出將一直保持高電平，直到人離開后才延時將高電平變?yōu)榈碗娖?感應模塊檢測到人 體的每一次活動后會自動順延一個延時時間段，并且以最后一次活動的時間為延時時間的起始點)。
4.具有感應封鎖時間(默認設置：3-4秒)：感應 模塊在每一次感應輸出后(高電平變?yōu)榈碗娖?，可以緊跟著設置一個封鎖時間，在此時間段內感應器不接收任何感應信號。此功能可以實現(感應輸出時間和封鎖 時間)兩者的間隔工作，可應用于間隔探測產品；同時此功能可有效抑制負載切換過程中產生的各種干擾。
5.工作電壓范圍寬：默認工作電壓DC5V至20V
6.微功耗：靜態電流65微安，特別適合干電池供電的電器產品。
7.輸出高電平信號：可方便與各類電路實現對接。

使用說明：

1感應模塊通電后有一分鐘左右的初始化時間，在此時間模塊會間隔地輸出0-3次，一分鐘后進入待機狀態。

2. 應盡量避免燈光等干擾源近距離直射模塊表面的透鏡，以免引進干擾信號產生誤動作；使用環境盡量避
免流動的風，風也會對感應器造成干擾。

3. 感應模塊采用雙元探頭，探頭的窗口為長方形，雙元（A元B元）位于較長方向的兩端，當人體從左到右
或從右到左走過時,紅外光譜到達雙元的時間、距離有差值，差值越大，感應越靈敏，當人體從正面走向探
頭或從上到下或從下到上方向走過時，雙元檢測不到紅外光譜距離的變化，無差值，因此感應不靈敏或不工作；所以安裝感應器時應使探頭雙元的方向與人體活動最多的方向盡量相平行，保證人體經過時先后被
探頭雙元所感應。為了增加感應角度范圍，本模塊采用圓形透鏡，也使得探頭四面都感應，但左右兩側仍
然比上下兩個方向感應范圍大、靈敏度強，安裝時仍須盡量按以上要求。
